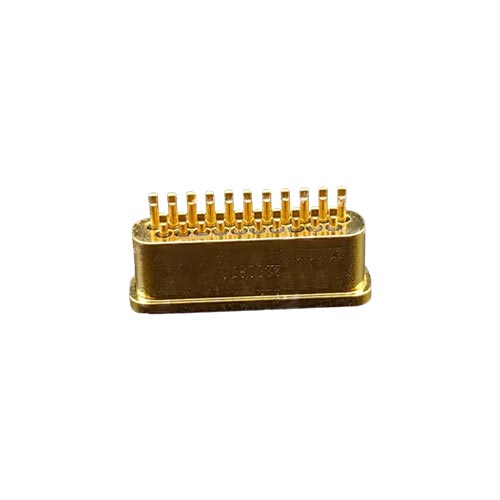

J30JM1-21ZKS19

基本信息

参数
环境温度 -55℃ ~ +125℃
振动 10Hz ~ 2000Hz 196m/s²
随机振动 功率谱密度 0.4G²/Hz 总速度均方根值 23.1G
冲击 735m/s² 11ms
额定电流 3A
接触电阻 ≤10mΩ
绝缘电阻 ≥5000MΩ 500VDC
介质电压 600V
机械寿命 500 次



描述

规格为5、9、11、13、15、21、25、31、37芯共九种规格
采用绞线扭针,接触件间距1.27mm,行间距1.1mm
产品特点:高密度、小型化、高可靠性
适用导线0.1mm²~0.15mm²
产品性能符合GJB2446要求,等效美军标MIL-DTL-83513
执行标准

1- 主名称代号:J30J
2- 系列修改:B-玻璃烧结匹配插头
M1-玻璃烧结气密封型
3- 接触件数量:5,9,11,13,15,21,25,31,37
4- 连接器与接触件类型:
ZK:插座装插孔
TJ:插头插针
ZJ:插座装插针
TK:插头装插孔
5- 尾端形式:
无标记-压接导线
H-焊接(H、H1、H2、HY、HV9-详见产品外形图)
N-直插印制板
6- 锁紧类型:L、L90、L24、F24、L60(详见产品外形图)
7- 系列代号:Q1、Q2、Q3、Q41、Q51、Q6、Q8、Q9、Q45A、Q60A(详见产品外形图)
