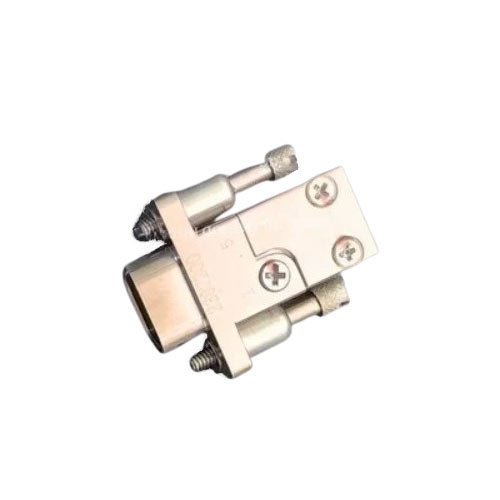

J30J-9ZKSK-A

基本信息

参数 数值
工作温度 -55°C ~ +125°C
相对湿度 40°C时, 95%
振动 10 Hz ~ 2000 Hz, 加速度 196 m/s²
冲击 735 m/s²
加速度 735 m/s²
额定电流 3 A
接触电阻 ≤ 10 MΩ
绝缘电阻 ≥ 5000 MΩ
介电强度 800 V
耐久性 ≥ 500 次循环

描述

J30J系列微型-D矩形连接器
本产品具有高密度、轻量化和小型化的优点，可实现电缆与电缆、电缆与印制板、印制板与印制板之间电路系统的可靠互连。
产品能承受强烈的振动、冲击等严苛工作环境，特别适用于对空间、设备轻量化有特殊要求的场合。

J30J系列连接器特点：

• 符合GJB2446A标准（等效于MIL-C-83513）
• 公插针为扭针式结构
• 高密度接触，间距1.27mm
• 金属屏蔽外壳，等效美国MDM系列
• 包含9-144芯共11种规格
• 提供适用于印制板孔距的尾端变体
• 执行企业标准：
J30J系列普通产品：21E0.204.118JT
J30JM系列橡胶密封产品：Q/21EJ618
J30J系列玻璃烧结密封产品：Q/21EJ1001

  1. 系列主代号：J30J

  2. 接触件数：9,15,21,25,31,37,51,66,74,100,144

  3. 电连接器类型：TJ表示插针，ZK表示插孔（可选）

  4. 锁紧及安装组件类型：普通锁紧组件，详见锁紧组件类型及说明（可选）

  5. 改制产品标识：无标识——普通J30J压接产品，A——壳体加长带尾夹（当电缆需要整体屏蔽时，型号13节选P，则波纹套与尾夹、壳体相连）

  6. 接触件数：数量应与型号第2节一致

  7. 电连接器类型：TJ表示插针，ZK表示插孔（可选）

  8. 锁紧安装组件类型：普通锁紧组件，详见锁紧组件类型及说明（可选）

  9. 改制产品标识：无标识——普通J30J压接产品，A——壳体加长带尾夹（当电缆需要整体屏蔽时，型号13节选P，则波纹套与尾夹、壳体相连）

  10. 导线规格：0.07, 0.1, 0.12, 0.14, 0.15（可选）

  11. 导体颜色：白、黑、绿、棕、蓝、红、灰、黄等（可选）

  12. 导线长度：长度由用户确定。L300表示壳体两端间导线长度为300mm（不含壳体）

  13. 被覆波纹套：无标识——电缆无波纹套，P——电缆被覆波纹套

  14. 尼龙丝套：无标识——电缆无尼龙丝套，F——电缆被覆尼龙丝套（军绿色）

型号命名示例
a. 两端均为J30J-15TJL，导线采用AFR-250-1*0.12-250V白色导体，导线长度200mm，无波纹套和尼龙丝套，型号为：J30J-15TJL/15TJL(0.12白L200)；

b. 一端为J30J-15TJL-A，另一端为J30J-15ZKP-A，导线采用AFR-250-1*0.1-250V红色导体，导线长度500mm，带波纹套无尼龙丝套，型号为：J30J-15TJL-A/15ZKP-A(0.1红L500P)；

c. 一端为J30J-15ZKL7，另一端为J30J-15ZKP4，导线采用AFR-250-1*0.07-250V黑色导体，导线长度500mm，带尼龙丝套无波纹套，型号为：J30J-15ZKL7/15ZKP4(0.07黑L500F)；

d. 一端为J30J-15TJL-A，另一端为J30J-15TJK-A，导线采用AFR-250-1*0.15-250V蓝色导体，导线长度800mm，带波纹套和尼龙丝套，型号为：J30J-15TJL-A/15TJK-A(0.15蓝L800PF)

J30J-9ZKSK-A

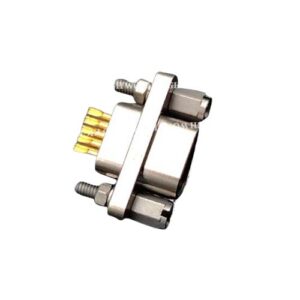

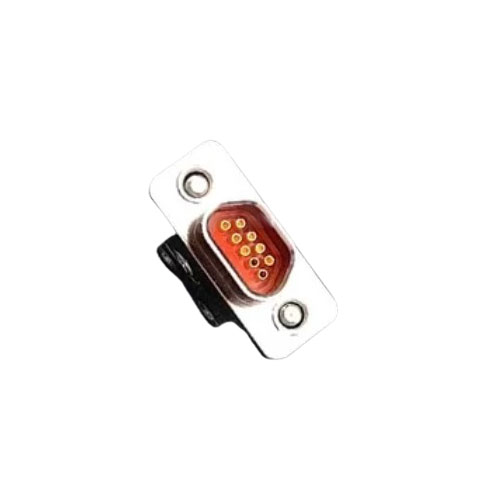

J30J-9ZKSK-A - 图片 2
,
