| J30J系列微型D型连接器规格 | |
|---|---|
| 工作温度 | -55℃至+125℃ |
| 盐雾测试 | 96小时 |
| 额定电流 | 每触点3安培 |
| 插拔次数 | 500次 |
| 接触电阻 | ≤10毫欧 |
| 抗冲击性 | 735米/秒²(75G)加速度 |
| 接触件间距 | 1.27毫米 |
| 接触件选项 | 9-144芯可选 |
| 符合标准 | GJB2446A / MIL-C-83513 |
| 参数 | 数值 |
|---|---|
| 工作温度 | -55°C ~ +125°C |
| 相对湿度 | 40°C时, 95% |
| 振动 | 10 Hz ~ 2000 Hz, 加速度 196 m/s² |
| 冲击 | 735 m/s² |
| 加速度 | 735 m/s² |
| 额定电流 | 3 A |
| 接触电阻 | ≤ 10 MΩ |
| 绝缘电阻 | ≥ 5000 MΩ |
| 介电强度 | 800 V |
| 耐久性 | ≥ 500 次循环 |

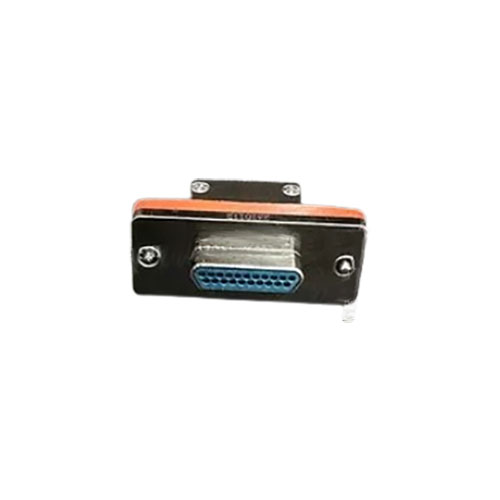

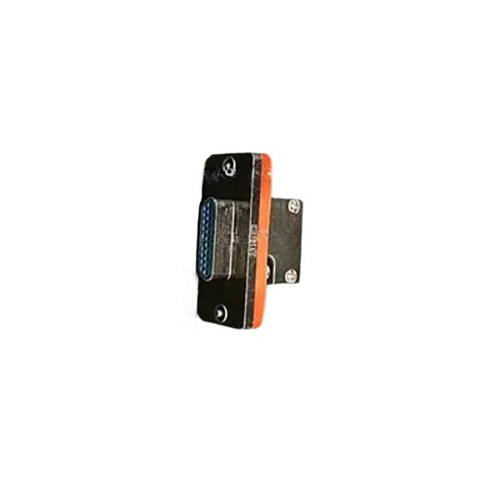

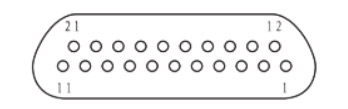

J30J系列微型-D矩形连接器
本产品具有高密度、轻量化和小型化的优点，可实现电缆与电缆、电缆与印制板、印制板与印制板之间电路系统的可靠互连。
产品能承受强烈的振动、冲击等严苛工作环境，特别适用于对空间、设备轻量化有特殊要求的场合。
• 符合GJB2446A标准（等效于MIL-C-83513）
• 公插针为扭针式结构
• 高密度接触，间距1.27mm
• 金属屏蔽外壳，等效美国MDM系列
• 包含9-144芯共11种规格
• 提供适用于印制板孔距的尾端变体
• 执行企业标准：
J30J系列普通产品：21E0.204.118JT
J30JM系列橡胶密封产品：Q/21EJ618
J30J系列玻璃烧结密封产品：Q/21EJ1001
| J30J系列连接器订购指南 | ||
|---|---|---|
| 字段 | 代码 | 说明 |
| 基本系列 | J30J | 基本型 |
| J30JC | 镀镍铜(可焊接) | |
| J30JS | 不锈钢钝化(不可焊接) | |
| 系列变体 | (空) | 基本型 |
| A | 快速锁定 | |
| E | 降低外壳高度 | |
| M | 橡胶密封产品 | |
| R | 反向安装接触件 | |
| 接触件数量 | 9-144 | 9,15,21,25,31,37,51,66,74,100,144芯可选 |
| 连接器类型 | ZK | 带插孔的插座 |
| TJ | 带插针的插头 | |
| ZJ | 带插针的插座 | |
| TK | 带插孔的插头 | |
| 接触件端接形式 | (空) | 压接型 |
| S | 焊接型 | |
| N | 水平PCB(2.54×2.54网格) | |
| W | 90° PCB(2.54×2.54网格) | |
| N3/N8/N12 | 水平PCB变体 | |
| 锁紧组件 | (空) | 默认锁紧组件 |
| Y | 无锁紧组件 | |
| L/K/P | 常用锁紧组件 | |
| 改型标识 | A | 波纹套管+尾夹 |
| D | 防旋转结构 | |
| D2 | 螺钉压缩弹簧锁定 | |
| J | PCB网格1.27×2.54 | |
| Q/Q8 | 加宽法兰 | |
| R4/Q4 | 弹簧快速锁定 | |
| 附件 | A1 | 尾夹(用于压接/焊接产品) |
| A3 | 替代尾夹 | |
| 导体要求 | – | 线径、颜色、长度、外保护(用于压接产品) |
